一、方案简介

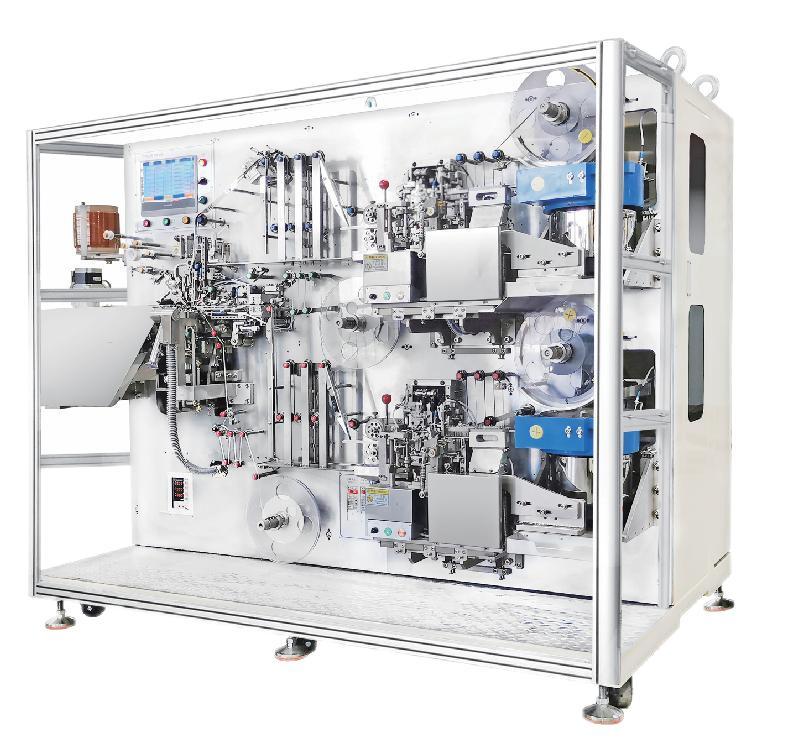

钉卷机是铝电解电容成型的主要设备，通过驱动卷针将正负箔和隔离电解纸按照特定的次序卷绕而形成芯包，在此过程中，需要使用视觉系统对铆花、铝箔、导针以及成型后芯包进行实时在线检测，以保证产品质量。我司采用HC-VISIONSys视觉系统对钉卷过程中的铆花、铝箔、导针和芯包进行分析和检测，同时结合AI智能相关算法，实时检测钉卷过程中出现的各类缺陷，避免了这些不良情况流入下道工序，节约了生产成本，提高了产品出厂的品质，提升了产品的品牌力和竞争力。

二、性能优势

兼容钉卷机生产效率不低于60PCS/MIN，误检率小于0.1%

业内先进的AI算法，稳定检测出正/负箔、芯包缺陷；

检测标准自学习功能，快速换款调节；

图片和检测数据实时呈现，历史图片和检测数据可追溯；

支持MES数据自动上传对接，助力工厂数字化；

算法自主研发，功能可扩展，支持持续性优化迭代；

三、检测内容

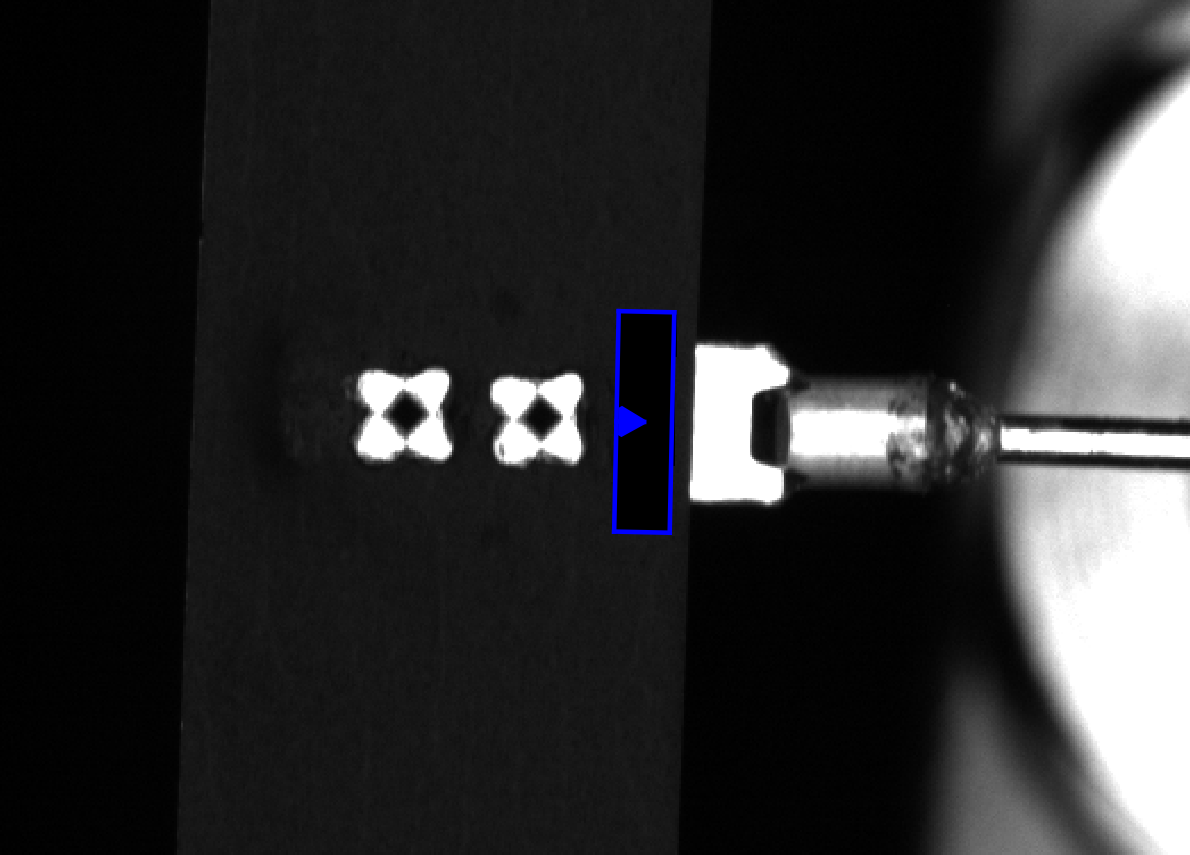

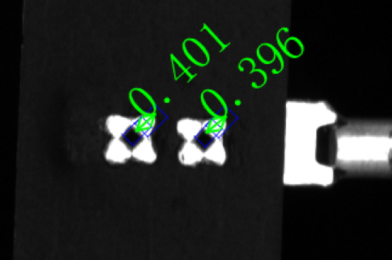

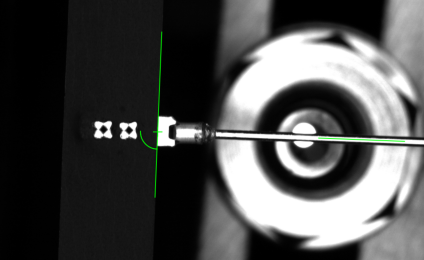

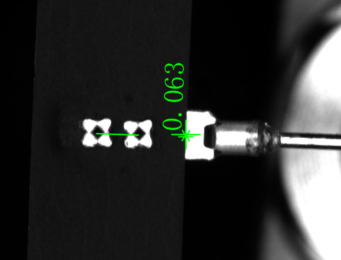

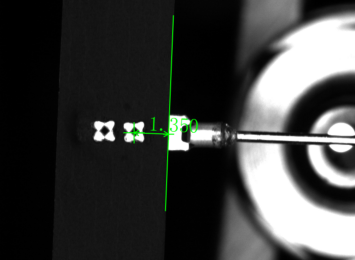

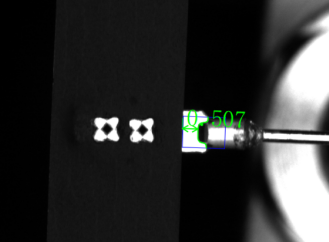

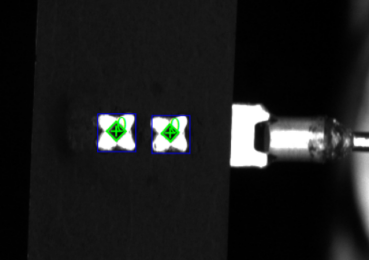

正/负箔检测工位：铆花高度、铆花对角线距离、铝箔边缘与加强筋距离、铝箔边缘与铆花中心距离、导针与铝箔垂直度、冲孔质量、钉偏、裂箔。

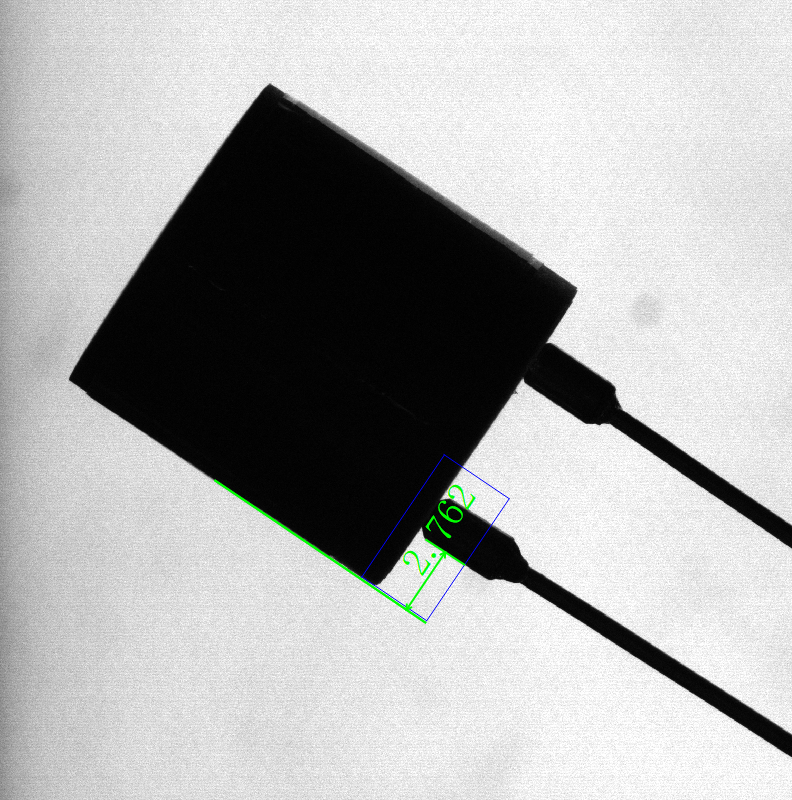

芯包检测工位：芯包高度、芯包宽度、引脚脚距、高低脚、偏芯。

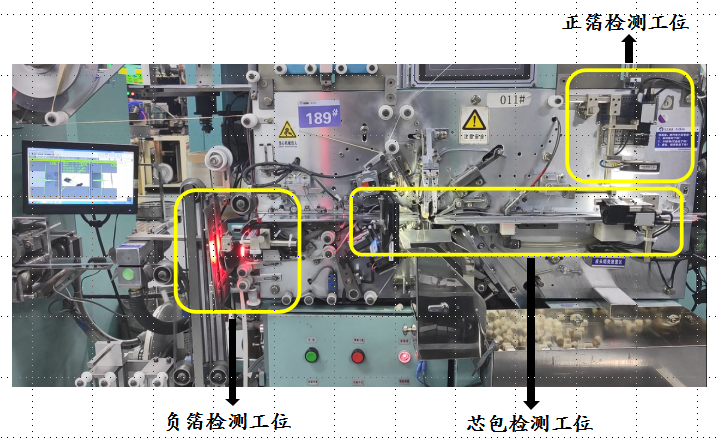

四、安装示意
